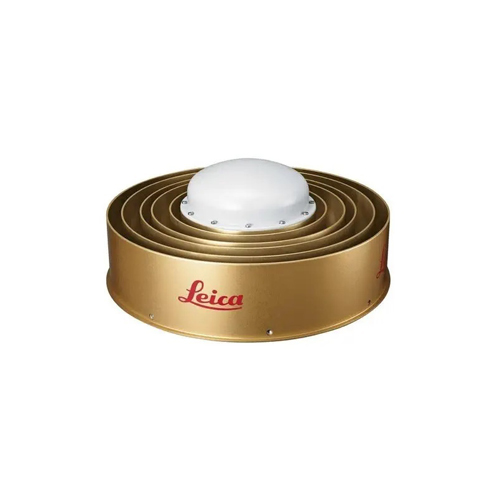

徕卡AR20 3D扼流圈天线
|
卓越的3D GNSS扼流圈天线 徕卡AR20采用创新设计，性能达到新的高度，适用于参考站和结构监测。AR20采用了全新设计的3D扼流圈，增强了卫星跟踪性能，具有出色的相位中心对称性和无与伦比的抑制多路径功能。 |
|
徕卡AR20 |
|
|
全新革命性设计 AR20是款全新设计的3D扼流圈天线，具有出色的卫星跟踪性能。AR20采用精密设计，相位中心偏差极小，相位中心稳定性高，天线不同方位相位中心变化量平滑且对称。 |
 |
|
更加坚固，使用寿命更长久 全新设计的AR20扼流圈天线，采用特殊的加工工艺，更加坚固耐用，无论什么环境，使用寿命都更长久。另有保护罩可选配，给AR20天线更多保护。 |
 |
|
出色的抑制多路径功能 由于采用全新的3D设计，AR20在抑制所有卫星系统低角度卫星各 频率多路径效应方面非常出色。传统的2D扼流圈天线仅对特殊的 频段有良好的抑制多路径功能。 |
 |
技术参数
| 设计 | 设计平面结构，带3D扼流圈抑径板 |
| 跟踪信号 |
GPS: L1, L2 (包括 L2C), L5 GLONASS: L1, L2, L3, L5 Galileo: E1, E5a, E5b, E5ab (AltBOC), E6Compass: B1, B2, B3 QZSS: L1, L1C, L2C, L5, L1-SAIF, LEXL-波段 (包括 SBAS, OmniSTAR 和 CDGPS) |
| 相位中心 | 精度：优于1mm 重复性：优于1mm |
| 尺寸 | 163mm x 320mm |
| 重量 | 5.9kg |
| 电压 | 3.3 –12 VDC |
| 接头 | N-型 (母口) |
| 固定方式 | 标准5/8″英制螺纹 |
| 额定阻抗 | 50欧姆 |
| 电流 | 最大100mA |
| 增益 | 29dBi或40dBi 可选 |
| LNA信号最小值 | 13dB |
| 噪声系数 | 小于2.0dB |
| 轴比 | 小于1.2，天顶方向 |
| 温度范围 |
ISO9022和MIL-STD-810G标准 工作温度： -55℃ to +85℃ 存储温度： -55℃ to +85℃ |
| 环境参数 |
防潮：100% 防尘防水：IP67，短时间水下浸泡(1米深) |
| 符合RoHS标准 | 是 |
| 震动 |
ISO9022-36-05，10到55Hz； ±0.15mm，循环周期5 |
| 跌落 | 经得住1米跌落至硬地面 |
| 天线电缆 | 标准1.2/2.8/10/30/50/70米 |
| 保护罩 | 可选 |
